ARM基础知识

发表于 分类于
本文介绍了ARM V7架构下的处理器的模式、状态以及通用寄存器和部分CP15 bank

ARM模式(处理器所在的模式)和寄存器总结

本文介绍了ARM V7架构下的处理器的模式、状态以及通用寄存器和部分CP15 bank

  1. ARM处理器模式

    USR,FIQ,IRQ,SVC,MON,ABT,HYP,UND,SYS

​ 1-1：ARM处理器模式

  • USR:大多数应用运行的模式，非特权模式，运行在PL0
  • FIQ:快中断异常模式，运行在PL1
  • IRQ:普通中断模式，运行在PL1
  • SVC:当处理器复位或者执行特权指令的时候处理器进入此模式，运行在PL1
  • MON:MON模式在ARM V6之前是没有的，此模式主要作用就是实现安全拓展，运行在PL1
  • ABT:进行内存访问的时候处理器进入此模式，运行在PL1
  • HYP:主要为虚拟化拓展用，运行在PL2
  • UND:当执行一个未定义指令时，处理器进入此模式，运行在PL1
  • SYS:OS运行的模式，运行在PL1

CPU当前的模式和运行状态可以由CPSR得知

  1. ARM特权等级

    • PL0:应用程序处于的模式(User mode)，此模式下不能改变一些配置设置，并且此模式下的只能进行非特权的内存访问
    • PL1:大多数软件在PL1下执行，只要不是在User mode和Hyp mode的模式都工作在此特权等级下
    • PL2:HYP mode就在PL2下，工作中一般用不到

  2. ARM通用寄存器概述

    ARM架构包含16个32位的通用寄存器(R0-R15)，R0-R14可以用来一般的数据存储，但**R15存储了当前程序执行计数指针的值(PC)**，手动往R15里写值的话会改变程序执行流。R13一般被用来存储栈指针SP，R14用来存储函数的返回值LR

    image-20210926173944919

    ​ 3-1：ARM通用寄存器

    上图的R0-15在不同处理器模式下一些寄存器的作用是不同的，其中有一些物理寄存器在所有模式下是共用的，也有一些寄物理寄存器在不同的处理器模式下独自拥有：

    ARM通用寄存器

    ​ 3-2：ARM Bank register

    由上图可以看出，所有的模式下R0-R7是共用的，也就是在User、Sys、FIQ…..等模式下访问到的R0-R7的寄存器值是都是相同的。但同时也不难看出比如在IRQ模式下，访问R13寄存器，那实际访问的是SP_svc寄存器，如果在FIQ模式下访问R13寄存器，那么实际访问到的是SP_fiq寄存器。

    ​ 需要注意的是：软件不会指定访问哪个模式下的哪个寄存器，而是由此时软件处于的处理器模式决定的，比如当前软件运行于User mode，那么此时访问R13，就实际访问SP_svc

    • R13:在所有的模式下都是OS的栈指针

    • R14:一般用来保存进入子程序的返回地址；当异常发生时，该异常模式对应的 R14 寄存器被设置成该异常模式将要返回的地址

    • R15:程序计数器，保存着当前程序的指令地址加上8个字节，也就是PC指针。原因是因为ARM的三级流水钱机制：Fetech->Decode->Execute,比如现在有三条指令inst1,inst2,inst2，当前正在执行的指令是inst1，那么执行inst1的过程也会对inst2进行Decode，inst3也同时在Fetech。对于32位的ARM处理器，那么一条指令为4字节，我们可以得到：

      1
      R15(PC) = 当前执行的程序位置 + 8个字节

    • CPSR：程序当前状态寄存器

      • 保存着当前的处理器模式
      • 中断标志
      • 处理器的状态，比如处于ARM还是Thumb等
      • 大小端
      • 执行状态

      我们知道当前中断执行完成之后需要恢复现场，那从图3.2可以看出，所有模式下的CPSR都是公用，那么显然会产生冲突。所以除了User和Sys模式，其他的7个模式在exception下都有各自的备份状态寄存器(SPSR)，当exception发生时，CPSR的值会自动拷贝到SPSR，当exception退出时，可以使用SPSR来恢复CPSR。

      image-20211105162202921

      ​ 3-3：CPSR寄存器

      各个位含义如下：

      • N：ALU计算出的结果为负值
      • Z：ALU计算出的结果为0
      • C：ALU计算有进位产生
      • V：ALU计算有溢出产生
      • Q：饱和状态，仅ARM v5TE_J 架构支持
      • J：ARM core是否处于Jazelle状态
      • GE[3:0]：SIMD指令使用
      • IT[7:2]：Thumb2指令使用
      • E：大小端标志，0为小端，1为大端
      • A：disables asynchronous aborts.
      • I：是否使能IRQ
      • F：是否使能FIQ
      • T：ARM core是否处于Thumb状态
      • M[4:0]：确定处理器模式，见图1-1：ARM处理器模式

  3. ARM CP15协处理器控制寄存器

    功能：CP15一共有16个32位**(c0-c15**)的寄存器，一般用于存储管理和中断管理

    image-20211105170614405 4-1：CP15

    不同的CRn,opc1,opc2,CRm组合对应着不同的寄存器。图4-1：CP15里重要的参数解读如下：

    • CRn：CP15 协处理器的目标寄存器

    • CRm：协处理器中附加的目标寄存器或者源操作数寄存器，如果不需要附加信息就将
      CRm 设置为 C0，否则结果不可预测

    • opc1：要执行的操作码

    • opc2：可选的操作码，不用的时候置0

      CP15的读写通过MRC与MCR，读写格式为：

      1
      2
      MRC p15, Op1, Rt, CRn, CRm, Op2 ; read a CP15 register into an ARM register
      MCR p15, Op1, Rt, CRn, CRm, Op2 ; write a CP15 register from an ARM register

      Rt：ARM源寄存器，要写到CP15的寄存器的值就保存在此寄存器中，对于MRC来说，从CP15指定寄存器读出来的值就会保存在Rt里，对于MCR来说Rt就代表将要写入的寄存器

      c0寄存器详细描述：

      image-20211105173147594

      ​ 4-2：c0寄存器

当CRn=0，opc1=0，CRm=0，opc2=0时，就表示此时的c0就代表MIDR，同理当CRn=0，opc1=0，CRm=0，opc2=1时，此时的c0就代表CTR寄存器。当c0代表了MIDR时，MIDR各个位含义如下：

image-20211105173818098

​ 4-2：c0作为MIDR

  • Bits [31:24] – implementer：处理器厂商编号，如果是0x41就代表ARM

  • Bits [23:20] – variant：ARM core的主版本号

  • Bits [19:16] – architecture：ARM架构，0xF代表ARM V7

  • Bits [15:4] – part number：ARM core版本号，如果是0xC08，就代表了Cotex-A8处理器

  • Bits [3:0] – revision：ARM core的次版本号

    c1寄存器详细描述：

    ![image-20211105180046638](c1 寄存器组.png)

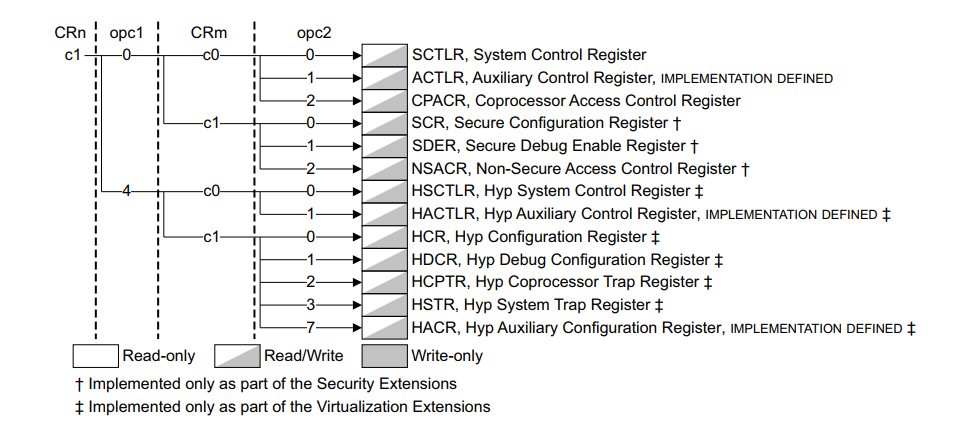

    ​ 4-3：c1 寄存器组

    如图4-3，当CRn=1，opc1=0，CRm=0，opc2=0时，c1即为SCTLR寄存器，SCTLR寄存器就是系统控制寄存器，主要用来控制标准内存、系统一些外设并且提供ARM core的一些状态信息等。SCTLR只能在PL1或者更高的特权等级访问。

    image-20211105213323780

    ​ 4-4：c1—SCTLR寄存器

    常用的位有：

    • EE：定义了异常的大小端

    • U：定义了内存对齐模型，多少字节对齐

    • FI：FIQ配置使能

    • V：中断向量表基地址选择位，如果为0的话中断向量基地址为0x00000000。软件可以使用 VBAR 来重映射此基地址，也就是中断向量表重定位。为 1 的话中断向量表基地址为0XFFFF0000，此基地址不能被重映射 。

    • I：I cache使能位，为0关闭，1开启

    • Z：分支预测使能位

    • C：D Cache 和缓存一致性使能位，为 0 的时候禁止 D Cache 和缓存一致性，为 1 时使能

    • A：内存对齐检查位，为1是开启内存检查

    • M：MMU使能位，为0禁止MMU，为1开启MMU

      c12寄存器详细描述：

      ​ c12常见的功能是作为VBAR寄存器，这样用户就可以通过软件的方式重新设置中断向量表地址

      image-20211106110535857

      ​ 4-5：c12—VBAR

      如图4-5，当CRn=12，opcl=0，CRm=0，opc2=0时，c12即为VBAR寄存器。

      常见的设置中断向量表地址的示例如下：

      1
      2
      ldr r0,=dest addr
      MCR p15,0,r0,c12,c0,0

      c15功能描述：

      ​ c15一般用来获取GIC地址，从而配置中断控制器相关功能

      image-20211106111738271

      ​ 4-6：c15—CBAR寄存器

      如图4-6，当CRn=15，opc1=4，CRm=0，opc2为0时，c15即为CBAR寄存器，CBAR寄存里保存的是内存映射 GIC 寄存器的物理基地址 。需要注意的是CBAR为只读寄存器，并且访问特权等级为PL1或者更高。

      访问CBAR可以使用：

      1
      MRC p15, 4, <Rt>, c15, c0, 0; Read Configuration Base Address Register

      通过上面命令可以获取到GIC的基地址，由于GIC是中断控制器，那我们就可以通过读GIC的一些寄存器来获取中断的一些状态，通过上面的命令我们已经得到了GIC BASE ADDR，由于GIC是CPU接口端寄存器，中断的的ID保存在GICC_IAR里，那只需要找到GICC_IAR相对CPU端接口基址的偏移量即可访问到GICC_IAR。GICC_IAR相对CPU端基地址偏移量是0x000C

      1
      2
      3
      MRC p15,4,r1,c15,c0,0;把GIC的基地址读到r1里
      ARR r1,r1,#0X2000;CPU端基地址为GIC基地址+0x2000
      LDR r0,[r1,#0XC];读取GICC_IAR的值，保存到r0
